二、人形機器人主要環節分析（后半）

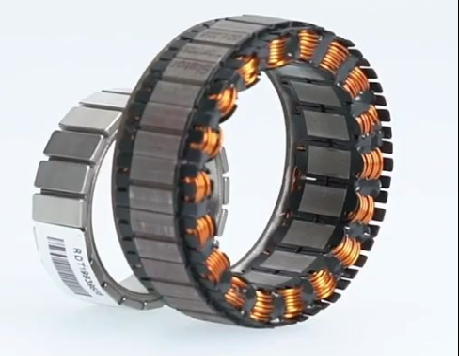

3、無框力矩電機（8501.5100.90）：執行器驅動裝置，國產替代空間大

無框電機與伺服電機一樣屬于永磁同步電機，但只有定子及轉子部件，沒有伺服 電機外殼、軸、軸承等部件。無框電機結構緊湊、輸出力矩高、堵轉情況下仍能 連續運轉，故通常應用于機器人、醫藥、包裝、印刷等領域。無框伺服電機類似 普通伺服電機，但無框力矩電機在設計端采用更大的直徑長度比、較高的極數、 更低的轉速，使得它相對伺服電機可提供更大的扭矩。

無框力矩電機的壁壘體現在磁路和工藝設計。電機的轉矩密度、功率密度是影響 機器人性能的重要指標，而無框力矩電機要在低壓供電的環境下輸出較大的功率， 因此在磁路和工藝設計方面存在一定的技術能力要求。海外廠商起步較早，工藝 技術存在先發優勢，例如韓國 TM TECH 轉子采用整體充磁磁環技術，美國科爾 摩根采用分布式的分?jǐn)?shù)槽及碳纖維綁扎技術，德國 TQ Robodrive 采用模塊化定 子和環氧塑封灌膠技術。國內企業起步晚，轉矩密度和國外高端無框力矩電機相比存在差距。美國科爾摩根是全球無框力矩電機龍頭，擁有超 70 年的運動控制 研發經驗，電機性能在全球處于第一梯隊。國內目前進展較快的公司包括步科股 份、航天電器。相比海外龍頭，國產無框力矩電機輸出扭矩較小，在產品性能方面仍有差距。

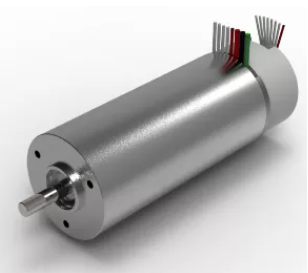

4、空心杯電機（8501.10）：靈巧手驅動裝置，國內廠家有性價比優勢

空心杯因特殊的繞組結構而得名，其轉子形似杯子，也因其優異性能被譽為電機 領域“皇冠上的明珠”。空心杯電機是一種微型伺服電機，通常來講尺寸一般較 小通常不超過 40mm。與傳統電機對比來看，一般的直流有刷電機的轉子是固定 在鐵芯上的線圈，而空心杯電機最大的不同在于其電機繞組取消了鐵芯結構設計， 轉子僅由線圈按照一定的排列繞制而成，轉子因形似杯子被形象地稱為空心杯電機。

空心杯電機趨勢：有刷→無刷。有刷電機采用機械換向，隨著電機旋轉，電刷沿 著換向器滑動，產生動態的磁場，但也由于電刷和換向器存在相對滑動，容易損 耗；無刷電機通過驅動器實現電子換向，因不存在電刷，被稱為“無刷電機”。無刷空心杯電機其定子部分使用空心杯繞組，采用無齒槽鐵芯設計。該型電機具 有傳統直流無刷電機高轉速、長壽命、低噪音的特性，又兼具有刷空心杯電機高 功率密度、高效率的優勢。

空心杯電機生產的關鍵是線圈的生產，因此其核心壁壘主要在于線圈設計、繞線 工藝以及繞線設備?？招谋姍C(jī)的發展趨勢始終是更小的體積、更快的轉速、更 高的功率密度和更高的良率，而這些性能最直接的影響因素在于線圈繞制。導線 的線徑、匝數、線性等都直接影響電機的各項核心參數。線圈繞制的核心壁壘直 接體現在線圈設計，因?yàn)椴煌睦@線類型在自動化率、銅耗等各有差異；另一方 面也體現在繞線設備和繞線方式上，不同的繞線機械繞制的空心杯槽滿率有所差異，進而導致稀疏有別，直接影響電機損耗、散熱、功率等。而先進的空心杯繞 線工藝和設計一直被海外廠商掌控，且海外設備價格昂貴。

空心杯電機發源于瑞士、德國、日本、歐洲等廠商研制較早，具有性能優異的生 產設備和穩定成熟的工藝?？招谋姍C(jī)市場仍以老牌海外廠商為主，市場份額仍 然集中在頭部廠商，全球龍頭主要是瑞士 maxon、德國 faulhaber 兩家，內資 龍頭為鳴志電器，第二梯隊主要有鼎智科技、深圳拓邦、上海埃依琪（非上市）、 北京奕山（非上市）等，產品主要面向國內中低端市場。海外廠家空心杯電機品 類齊全，內資在同類型產品上具備性價比優勢。Faulhaber、maxon 空心杯直徑可小到 3-5mm，內資少有 12mm 以下的空心杯 電機。國內外空心杯電機制造商在軟實力和硬實力均有一定差距，硬實力的差距 主要集中在電機材料選用、本體設計和機電控制方案配置，軟實力的差距主要集 中于市場影響力、銷售渠道和客戶資源，海外廠商擁有強大的研發團隊和廣泛的 國際銷售網絡、客戶基礎，能夠更好地滿足全球市場的需求，從而品牌聲譽和市 場認可度更高。

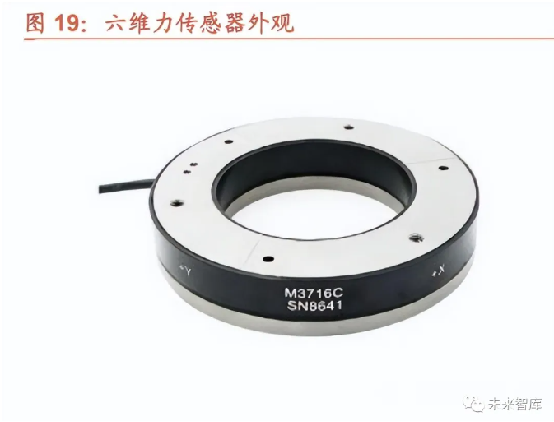

5、力矩傳感器（9031）：力學感知部件，技術壁壘高

力矩傳感器可以通過測量機器人的接觸力和壓力，來幫助機器人形成觸覺功能。其中，一維力傳感器和六維力傳感器是力矩傳感器中十分常見的產品。一維力傳 感器常用于機器人的關節模組中，而隨著工業應用場景復雜化，業內對于機器人 感知能力的要求也在不斷增強，六維力傳感器應運而生。目前，六維力傳感器被大量應用在協作機器人末端、航空航天風洞測試、醫療領域、運動健康領域中， 新興的人形機器人手腕如此靈活也有它的功勞。六維力扭矩傳感器又可以稱為六軸力傳感器、六分力傳感器（六分力天平）和 FT 傳感器。它是在施加力和扭矩過程中同時測量各軸力和扭矩的設備。通過這 種方式，信號被創建、測量、記錄并用作人機交互中的反饋信號。在當今的機器 人技術中使用最廣泛的傳感器就是六軸力矩傳感器，做為力覺測試傳感器可以同 時反饋機器人在工作過程中的 3 個軸的力和 3 個繞軸的扭矩實時輸出。最常見 的應用是拋光、組裝、研磨、質量測試和機器人輔助手術等。在此類應用中，六 維力矩傳感器安裝在機器人和手臂末端工具之間。

根據傳感元件的不同，六維力矩傳感器主要分為應變片式、光學式、壓電/電容式；目前大部分六維力矩傳感器是基于應變式的測量，基于電壓電容和光學原理 的傳感器有一定的理論研究和試驗，下游尚未得到廣泛應用。

中國六維力矩傳感器市場近年來入局者逐年增加，單受限于該行業的高技術壁壘， 真正具備批量供應能力的廠商依然較少，根據 2022 年國內銷量口徑，ATI、坤維、鑫精誠、宇立位于第一梯隊，各家廠商下游應用的側重有所差異。ATI 作為 全球龍頭，經過多年積累，應用面相對更廣，宇立在工業機器人磨拋行業和汽車 碰撞測試行業應用較多；坤維在協作機器人、醫療手術機器人、醫療檢測機器人 和康復機器人領域優勢顯著；鑫精誠憑借蘋果供應商的身份已經將其產品推廣到 3C 領域，同時在機器人和醫療行業也有布局。

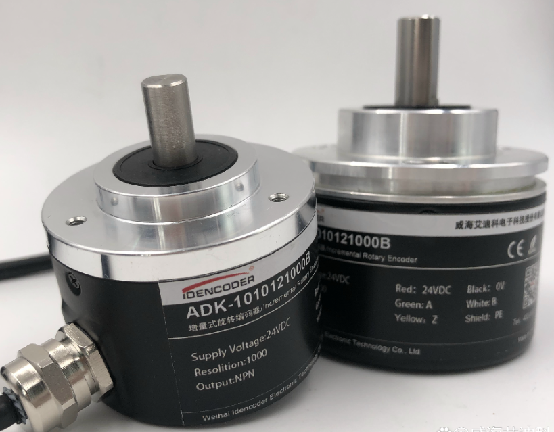

6、編碼器（8543.7099.90）：速度、角度、位置感知部件，技術壁壘高

編碼器是測量角度、速度和位置的傳感器。按照技術原理，可分為磁編碼器、光 編碼器及電感編碼器等等，其中光編碼器適用于高精度、高分辨率的應用，磁編 碼器適用于追求環境耐受性強、小型輕量、高可靠性的應用。在編碼器降本和磁 編碼器性能提高的背景下，磁編碼器滲透率逐漸提升。

海外編碼器廠商以日系的多摩川（27.6%）和歐系的海德漢（14.3%）為代表， 憑借幾十年的技術實力、研發能力以及長期積累的經驗，海外龍頭廠商在全球范 圍內享有廣泛的聲譽和市場份額，持續為市場提供高質量和創新性的產品。據 MIR 睿工業，2022 年我國編碼器市場中多摩川、海德漢、西克和堡盟占據了 50%以上的市場份額，行業集中度較高。
